Что такое ремень обогрева резервуара и как он работает? Полное промышленное руководство

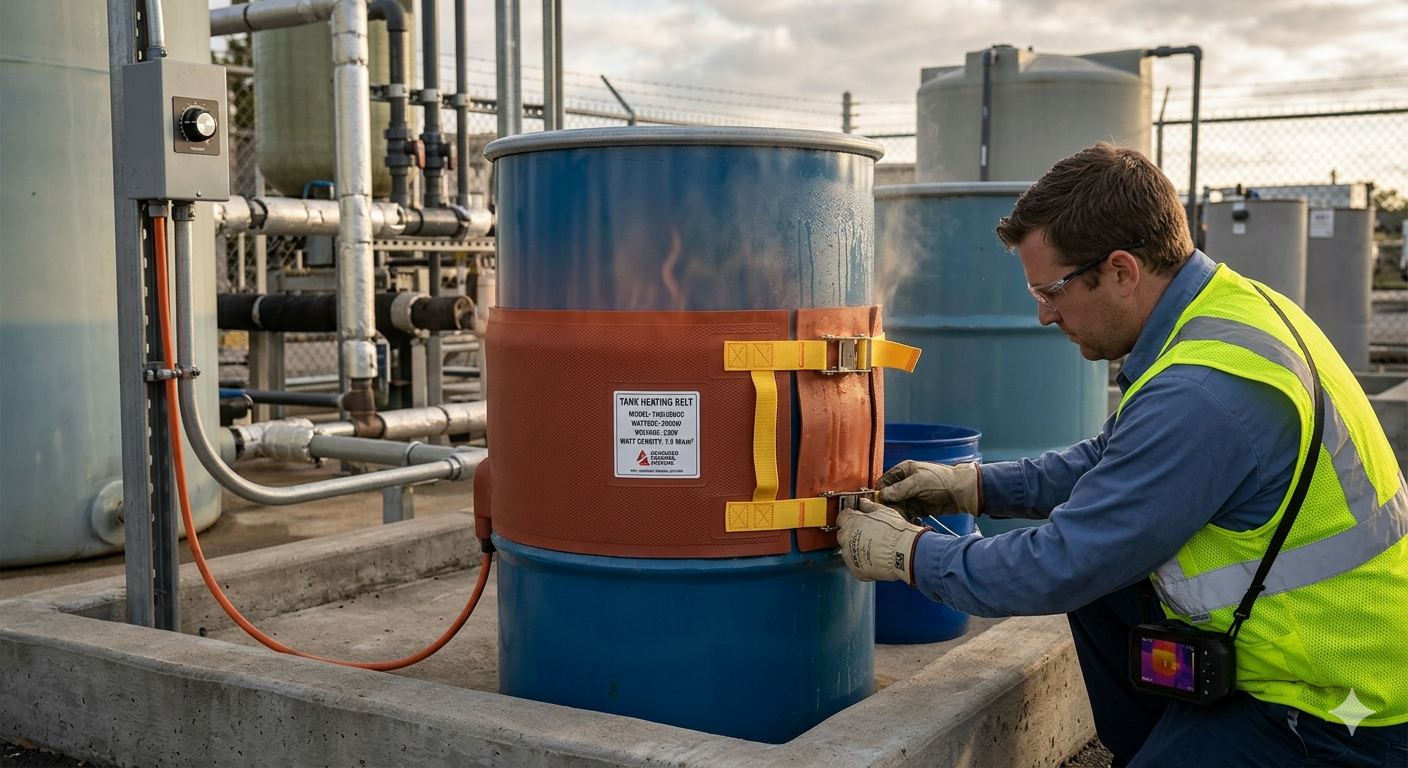

А пояс нагрева бака представляет собой гибкий нагревательный элемент с электрическим приводом, который оборачивается вокруг резервуара, бочки или контейнера снаружи для поддержания или повышения температуры содержимого, предотвращая затвердевание вязких жидкостей, защищая чувствительные к температуре материалы от замерзания и обеспечивая постоянные условия процесса без необходимости удаления или перемещения содержимого. Ремни нагревания резервуаров, используемые в нефтегазовой, химической, пищевой и водоочистной промышленности, передают целевую тепловую энергию непосредственно через стенку резервуара с плотностью ватт, как правило, от 0,5 до 5 Вт/дюйм² в зависимости от требований применения.

Как работает пояс обогрева резервуара? Основной механизм

А tank heating belt works by converting electrical energy into thermal energy through resistive heating elements embedded within a flexible insulating jacket, then conducting that heat through direct contact with the tank surface and into the contents.

Принцип действия прост: когда переменный или постоянный ток протекает через резистивную проволоку или пленочный элемент внутри ремня, электрическое сопротивление генерирует тепло — явление, регулируемое законом Джоуля (P = I²R). Это тепло кондуктивно передается через контактную поверхность ремня в стенку резервуара, а затем в жидкость или материал внутри.

Самый промышленный пояса обогрева резервуара состоят из четырех функциональных слоев:

• Слой нагревательного элемента: Резистивный сердечник — обычно нихромовая (NiCr) проволока, нагревательная лента из углеродного волокна или элементы из травленой фольги — который генерирует тепло при подаче питания. Сопротивление элемента калибруется при производстве для получения определенной плотности мощности на активной поверхности ремня.
• Внутренний контактный слой: А thermally conductive, electrically insulating material (commonly silicone rubber or PTFE) that maximizes heat transfer to the tank surface while preventing electrical continuity between the element and the vessel.
• Внешняя изоляционная оболочка: Изоляция из стекловолокна, силиконовой пены или минеральной ваты, которая сводит к минимуму потери тепла в окружающую среду, повышая энергоэффективность за счет направления большей части вырабатываемого тепла внутрь резервуара.
• Защитная внешняя оболочка: А durable covering of woven fiberglass, stainless steel braid, or high-temperature silicone rubber that protects the assembly from mechanical damage, chemicals, and moisture ingress.

Контроль температуры достигается с помощью встроенного или внешнего термостата, который включает и выключает ремень для поддержания заданной температуры. В современных системах используются ПИД-регуляторы (пропорционально-интегрально-производные), которые непрерывно модулируют выходную мощность, поддерживая температуру в пределах ±1–2°C от заданного значения даже при колебаниях условий окружающей среды.

Типы ремней для обогрева резервуаров: какая конструкция подходит для вашего применения?

Ремни обогрева резервуаров производятся в нескольких различных конструкциях, каждая из которых оптимизирована для определенных температурных диапазонов, геометрии резервуаров и условий установки.

1. Нагревательные ремни из силиконовой резины

Ремни для нагрева резервуаров из силиконовой резины являются наиболее широко используемым типом для общепромышленных и лабораторных применений. Они состоят из элементов из протравленной фольги или резистивной проволоки, заключенных между слоями высококачественной силиконовой резины. Ключевые преимущества включают превосходную гибкость (плотное прилегание к цилиндрическим, коническим или неправильным поверхностям сосудов), устойчивость к температурам от -60°C до 230°С, а также внутреннюю устойчивость к влаге, озону и многим химическим веществам. Стандартная плотность ватт варьируется от 0,3–2,5 Вт/см² . Силиконовые ремни доступны в стандартных размерах для обычных барабанов и IBC (промежуточных контейнеров для массовых грузов), а также в нестандартных конфигурациях для нестандартных емкостей.

2. Нагревательные ленты из резистивной проволоки с изоляцией из стекловолокна.

В этих ремнях используется резистивная проволока из нихрома или кантала, вплетенная в основу из стекловолоконной ткани или намотанная на нее, а затем покрытая дополнительными изоляционными слоями. Они рассчитаны на более высокие устойчивые температуры — непрерывная работа до 450°С в версиях промышленного класса, что делает их пригодными для работы с гудронами, битумами, смолами и тяжелой сырой нефтью, где силиконовый каучук подвергается термическим нагрузкам. Компромисс – меньшая гибкость по сравнению с силиконовыми ремнями; ленты из стекловолокна лучше подходят для фиксированных цилиндрических сосудов, где ленту можно натянуть и надежно закрепить.

3. Ленточные нагреватели с минеральной изоляцией (МИ).

В нагревательных лентах резервуара с минеральной изоляцией используется резистивный проволочный элемент, окруженный уплотненным порошком оксида магния (MgO) внутри оболочки из нержавеющей стали — конструкция, заимствованная у промышленных погружных нагревателей. Эта конструкция обеспечивает самую высокую плотность мощности (до 8 Вт/см² ) и максимальные температуры (до 700°С), но при этом жертвуется гибкостью. Ленточные нагреватели MI являются полужесткими и предназначены для крепления непосредственно к внешней поверхности цилиндрических сосудов в нефтехимических и высокотемпературных процессах.

4. Саморегулирующиеся нагревательные ленты (технология PTC).

В саморегулирующихся (PTC — положительный температурный коэффициент) нагревательных лентах используется проводящая полимерная сердцевина, электрическое сопротивление которой увеличивается в геометрической прогрессии при повышении температуры. Это означает, что ремень автоматически снижает выходную мощность по мере приближения к целевой температуре, устраняя риск перегрева без необходимости использования внешнего термостата. ПТК пояса обогрева резервуара особенно ценны для защиты от замерзания — наружные резервуары для воды, хранилища химикатов в холодном климате и удаленные установки, где непрерывный контроль термостата нецелесообразен. Максимальная рабочая температура для ремней PTC обычно ограничивается 65–85°С , что делает их непригодными для высокотемпературного технологического нагрева.

5. IBC и рубашки обогрева барабанов

Решения для обогрева большего формата, разработанные специально для 200-литровых бочек и 1000-литровых контейнеров IBC. Нагревательные рубашки IBC, по сути, представляют собой нагревательные ленты по всей окружности со встроенной изоляцией, которые охватывают весь цилиндрический корпус контейнера. Они подключаются с помощью промышленных вилок и разъемов и обычно включают в себя встроенный термостат с регулируемым диапазоном заданных значений 20–80°С. Стандартная нагревательная рубашка IBC объемом 1000 литров обычно вытягивает от 1500 до 3000 Вт и может повысить температуру содержимого от 5°C до 40°C за 4–8 часов в зависимости от качества изоляции и температуры окружающей среды.

Сравнение типов нагревательных лент резервуара: краткий обзор производительности

Выбор подходящего нагревательного ремня резервуара требует соответствия технологии нагрева целевой температуре, требованиям к плотности мощности, геометрии резервуара и классификации безопасности среды установки.

Таблица 1. Сравнение пяти типов нагревательных лент основного резервуара по максимальной рабочей температуре, плотности мощности, гибкости, способности саморегулирования и пригодности для основного применения.

Ключевые отрасли и области применения лент для обогрева резервуаров

Ремни нагревания резервуаров используются в самых разных отраслях промышленности, где поддержание температуры хранящихся или технологических жидкостей имеет решающее значение для качества, безопасности или непрерывности работы.

Переработка нефти, газа и нефтехимии

Тяжелая сырая нефть, мазут и продукты на основе асфальта становятся чрезвычайно вязкими или затвердевают при температуре окружающей среды, что делает невозможным их перекачку или переработку. А пояс нагрева бака При применении в резервуарах для хранения и расходных резервуарах эти материалы поддерживают минимальную температуру, пригодную для перекачки — обычно 40–80°C для мазута и 130–160°C для битума. На морских платформах нагревательные ленты на резервуарах для хранения, охлаждаемых морской водой, предотвращают образование гидратов в газоконденсатных линиях, где неконтролируемое охлаждение может вызвать засоры, на устранение которых могут потребоваться дни.

Химическое производство и хранение

Многие промышленные химикаты имеют точку замерзания значительно выше 0°C или их необходимо поддерживать при определенных температурах для контроля вязкости. Серная кислота (точка замерзания 10°C при концентрации 93%), гидроксид натрия (температура замерзания 12°C при 50% растворе) и фосфорная кислота (температура замерзания 21°C при 85%) являются распространенными примерами, где пояса обогрева резервуара предотвратить дорогостоящие замерзания в неотапливаемых складских помещениях. В химической промышленности также используются нагревательные ленты для поддержания точно повышенных температур в реакционных сосудах во время периодической обработки, где отклонения температуры даже на ±5°C могут повлиять на качество продукта или выход продукта.

Производство продуктов питания и напитков

Пищевые жиры и масла (кокосовое масло плавится при 24°C, пальмовый стеарин при 44°C), шоколад, мед и сиропы требуют точного поддержания температуры при хранении и транспортировке. Пищевой силикон пояса обогрева резервуара сертифицированные в соответствии со стандартами FDА 21 CFR и Регламентом ЕС 10/2011, поддерживают оптимальную температуру обработки этих продуктов без риска загрязнения. В пивоварении и молочной промышленности нагревательные ленты поддерживают температуру в чанах для брожения в пределах узких заданных значений (±0,5°C при точном брожении), которые напрямую определяют характер продукта и микробную активность.

Водоочистка и коммунальная инфраструктура

Защита от замерзания является основной движущей силой пояс нагрева бака использование при очистке воды. Резервуары для хранения воды, резервуары для дозирования химикатов (для хлора, фторида и коагулянтов) и резервуары обратной промывки фильтров в установках с холодным климатом требуют обогрева в зимние месяцы, чтобы предотвратить повреждение от замерзания. Саморегулирующиеся нагревательные ленты PTC особенно хорошо подходят для этого применения, поскольку их можно оставлять под напряжением круглый год, потребляя минимальное количество энергии в теплую погоду и автоматически увеличивая мощность при понижении температуры.

Фармацевтическое и биотехнологическое производство

Синтез АФИ (активного фармацевтического ингредиента) часто требует точного контроля температуры в реакторах и промежуточных резервуарах для хранения растворителей, реагентов и промежуточных продуктов. Силиконовые нагревательные ленты с фурнитурой из нержавеющей стали, совместимые с чистыми помещениями, являются стандартным оборудованием в фармацевтической среде cGMP (действующая надлежащая производственная практика). Однородность температуры по всей поверхности сосуда является важнейшим параметром проверки: нагревательные ленты фармацевтического класса премиум-класса обеспечивают однородность температуры поверхности в пределах ±3°С по всей зоне ленты, поддерживая требования к согласованности процесса протоколов квалификации IQ/OQ/PQ.

Ремень нагрева резервуара и альтернативные методы нагрева: практическое сравнение

Понимание того, как ленты нагрева резервуаров сравниваются с альтернативными методами нагрева резервуаров — погружными нагревателями, паровыми змеевиками, лентой обогрева и системами рециркуляции — имеет важное значение для выбора наиболее эффективного и экономически выгодного решения.

Таблица 2. Сравнение ленты нагрева резервуара с четырьмя альтернативными методами нагрева резервуара по сложности установки, однородности температуры, энергоэффективности, контакту с жидкостью и оптимальным сценариям применения.

Преимущество неинвазивной установки пояс нагрева бака Это особенно важно для сосудов, содержащих агрессивные химические вещества, фармацевтические препараты или пищевые продукты, где любой внутренний нагревательный элемент создает риск загрязнения, дополнительную нагрузку по проверке очистки или проблемы совместимости материалов. Погружные нагреватели, хотя и термически эффективны, требуют проникновения в резервуар, герметизации и периодического извлечения для проверки, причем ничего из этого не требуется при использовании внешнего нагревательного ремня.

Как определить размер и выбрать ремень обогрева резервуара: критические параметры

Правильный размер ремня обогрева резервуара требует расчета потерь тепла из резервуара, энергии нагрева, необходимой для повышения содержимого до целевой температуры в течение желаемого периода времени, и соответствия этим требованиям ремня с соответствующей плотностью ватт и площадью покрытия.

Основное уравнение определения размера:

Требуемая мощность (Вт) = [M × Cp × ΔT / t] Тепловые потери (Вт)

Где: M = масса содержимого (кг), Cp = удельная теплоемкость жидкости (Дж/кг·К), ΔT = необходимое повышение температуры (К), t = допустимое время нагрева (секунды), Тепловые потери = тепловые потери через неизолированные стенки резервуара и верхнюю/нижнюю поверхность.

Практический пример: Стальную бочку с пальмовым маслом емкостью 200 литров (Cp ≈ 2000 Дж/кг·К, плотность ≈ 900 кг/м³) необходимо нагреть с 15°C до 45°C за 4 часа при температуре окружающей среды 5°C и минимальной изоляции:

• Масса содержимого: 200 × 0,9 = 180 кг.
• Энергия нагрева: 180 × 2000 × 30 = 10 800 000 Дж = 3 000 Втч.
• Требуемая мощность нагрева: 3000 Втч/4 ч = 750 Вт.
• Расчетные теплопотери (неизолированная бочка емкостью 200 л при ΔT=35°C): примерно 200–350 Вт.
• Общая необходимая мощность ремня: примерно 1000–1100 Вт.

Для этого применения подойдет стандартный нагревательный ремень из силиконовой резины мощностью 1200 Вт с запасом по высоте 10–20 % для учета изменчивости условий окружающей среды.

Дополнительные параметры выбора включают в себя:

• Напряжение: Стандартные напряжения питания 120 В, 240 В или 480 В (одно- или трехфазные) должны соответствовать имеющейся электрической инфраструктуре. Трехфазные ремни обычно используются в промышленных установках мощностью выше 3 кВт.
• Классификация опасных зон: Если установка осуществляется в зоне 1 или 2, классифицированной ATEX/IECEx (горючие пары или пыль), нагревательный ремень должен иметь соответствующий сертификат Ex (например, класс Ex e, Ex d или Ex n). Стандартные нагревательные ленты ни в коем случае нельзя использовать во взрывоопасных зонах.
• Тип регулятора температуры: Термостаты включения/выключения подходят для защиты от замерзания и поддержания некритической температуры. ПИД-регуляторы необходимы для фармацевтических, пищевых продуктов или прецизионных технологических процессов.
• Материал корпуса и состояние поверхности: Грубые поверхности снижают эффективность теплового контакта. Материал термоинтерфейса (TIM), такой как теплопроводящая паста или соответствующая силиконовая прокладка, значительно улучшает передачу тепла к шероховатым, корродированным или неровным поверхностям резервуара.

Рекомендации по установке для максимальной эффективности и безопасности

Правильная установка ремня нагрева резервуара составляет большую часть разницы между системой, которая эффективно поддерживает заданную температуру, и системой, которая потребляет избыточную энергию, производит неравномерный нагрев или преждевременно выходит из строя.

• Очистите поверхность резервуара перед установкой: Удалите ржавчину, окалину, грязь и масло с зоны контакта. Даже тонкий слой поверхностного загрязнения действует как теплоизолятор, снижая эффективность теплопередачи на 10–30%. Для стальных сосудов перед установкой ремня рекомендуется зачистить проволочной щеткой до чистого металла и нанести тонкую теплопроводящую пасту.
• Максимизируйте площадь контакта: Ремень должен лежать ровно на поверхности сосуда, без воздушных зазоров. Для слегка неровных поверхностей используйте ремни или ленты для равномерного натяжения ремня, а не полагайтесь только на клей. Воздушные зазоры создают горячие точки в элементе ремня, которые ускоряют разрушение.
• Аlways add external insulation: Без изоляции нагревательного пояса до 50% выделяемого тепла теряется в результате конвекции окружающего воздуха. Обертывание ленты и резервуара изоляцией из минеральной ваты, пенопласта или стекловолокна толщиной не менее 25–50 мм обычно снижает потребление энергии на 40–60% по сравнению с неизолированной установкой.
• Правильно расположите термопару или датчик: Датчик температуры должен быть расположен на стенке резервуара, а не на поверхности ленты, чтобы измерять фактическую температуру резервуара/жидкости, а не температуру поверхности ленты. Размещение датчика между лентой и сосудом (на стенке сосуда) обеспечивает наиболее точные показания для целей контроля.
• Установите предохранительное устройство для защиты от высоких температур: Аlways fit an independent over-temperature safety device (a separate thermal cutoff or thermostat set 20–30°C above the target setpoint) in addition to the primary temperature controller. This protects against controller failure leading to runaway overheating.
• Соблюдайте правила электромонтажа: Ремни обогрева резервуара должны быть подключены квалифицированным электриком в соответствии с NEC (США), IEC 60519 или применимыми местными электротехническими нормами. Защита прерывателем замыкания на землю (GFCI) обязательна при установке на открытом воздухе или во влажных помещениях.

Часто задаваемые вопросы о ремнях для обогрева резервуаров

Вопрос: Можно ли использовать пояс для обогрева резервуаров на пластиковых резервуарах и IBC?

Да, но с важными оговорками. Для пластиковых резервуаров (обычно из полиэтилена высокой плотности или полипропилена) максимальная плотность ватт должна быть тщательно ограничена, чтобы не допустить превышения лентой температуры теплового отклонения пластика (HDT). ПЭВП размягчается при температуре выше 80°C; полипропилен выше 100°C. Для пластиковых сосудов используйте силиконовые ленты низкой плотности (0,3–0,8 Вт/см²) с точным термостатическим контролем, чтобы поддерживать температуру поверхности сосуда значительно ниже HDT пластика. Никогда не используйте ремни высокой мощности, предназначенные для металлических резервуаров, на пластиковых резервуарах — локальный перегрев приведет к необратимой деформации контейнера.

Вопрос: Как долго служат ремни обогрева резервуара?

Срок службы во многом зависит от рабочей температуры, рабочего цикла и качества монтажа. Нагревательный ремень из силиконовой резины, работающий при умеренных температурах (ниже 150°C) с рабочим циклом 50 % и надлежащей изоляцией, обычно обеспечивает 5–10 лет срока службы. Ремни, непрерывно эксплуатируемые при максимальной номинальной температуре или близкой к ней, имеют значительно более короткий срок службы — силиконовая изоляция и обмотки элементов подвергаются ускоренному термическому старению при температуре выше 80% от номинальной максимальной температуры. Рекомендуется проводить ежегодную периодическую проверку на предмет растрескивания, расслоения или изменения цвета внешней оболочки.

Вопрос: В чем разница между лентой для обогрева резервуара и лентой для обогрева труб?

Ремни нагрева резервуара предназначены для обертывания цилиндрического корпуса резервуара и обеспечения обогрева площади по широкой поверхности — они имеют значительно более высокую общую выходную мощность (обычно от 500 Вт до 5 кВт) и представляют собой законченные ленточные узлы с определенными размерами. Лента обогрева труб представляет собой непрерывный гибкий элемент, предназначенный для прокладки по длине трубы и поддерживающий температуру на линейных участках. Хотя в некоторых случаях небольшие резервуары можно обернуть лентой обогрева, специальные ленты для обогрева резервуаров обеспечивают более равномерное распределение тепла по поверхности резервуара и лучше подходят для поддержания температуры сыпучих жидкостей в контейнерах для хранения.

Вопрос: Работают ли ремни обогрева резервуаров на изолированных резервуарах?

Да, и на самом деле добавление внешней изоляции поверх нагревательного пояса на уже изолированном резервуаре по-прежнему полезно. Нагревательный пояс устанавливается на внешней поверхности резервуара под изоляционной рубашкой. Внешняя изоляция нагревательного пояса имеет решающее значение независимо от внутренней изоляции резервуара, поскольку она предотвращает потерю тепла от пояса наружу в окружающий воздух. Для резервуаров с существующей изоляционной облицовкой из пенопласта или минеральной ваты пояс обычно устанавливается путем временного снятия обшивки в зоне установки, приклеивания ремня к голой стенке резервуара, а затем восстановления обшивки поверх узла ремня.

Вопрос: Может ли один нагревательный ремень резервуара равномерно нагревать все содержимое большого резервуара?

Один нагревательный ремень, расположенный на одной высоте в большом резервуаре, создаст температурный градиент — теплее вблизи зоны ремня, прохладнее вверху и внизу. Для резервуаров объемом более 500 литров использование нескольких лент, расположенных вертикально на расстоянии 30–40 см, или установка нагревательной рубашки во всю высоту, закрывающей большую часть цилиндрической стенки резервуара, обеспечивает значительно лучшую однородность температуры. В качестве альтернативы сочетание нагревательного ремня меньшей мощности с рециркуляционным насосом или механической мешалкой в ​​резервуаре ускоряет распределение тепла и преодолевает термическое расслоение.

Вопрос: Безопасно ли использовать ленты обогрева резервуаров с легковоспламеняющимися жидкостями?

Стандартные ленты обогрева резервуаров не сертифицированы для использования с легковоспламеняющимися жидкостями или во взрывоопасных зонах. Для применений, связанных с легковоспламеняющимися растворителями, топливом или химикатами, где паровоздушные смеси могут достигать взрывоопасных концентраций (зона 1 или зона 2 ATEX), следует использовать только сертифицированные ATEX/IECEx нагревательные ленты с соответствующей группой оборудования и температурным классом (T-класс). Т-класс должен быть выбран таким образом, чтобы максимальная температура поверхности ремня никогда не превышала температуру самовоспламенения наиболее чувствительного присутствующего горючего вещества с соответствующими запасами безопасности.

Вывод: выбор правильного ремня обогрева резервуара для долгосрочной надежности

A пояс нагрева бака является одним из наиболее экономичных и универсальных инструментов для поддержания температуры процесса, предотвращения повреждений от замерзания и контроля вязкости хранящихся жидкостей в широком спектре промышленных применений. Неинвазивная установка, гибкие возможности конфигурации и совместимость практически с любым цилиндрическим или почти цилиндрическим резервуаром делают нагревательные ленты предпочтительным выбором, когда погружные нагреватели, паровые змеевики или системы рециркуляции непрактичны или излишне сложны.

Успешное применение зависит от правильного определения мощности на основе расчетов фактической тепловой нагрузки, выбора подходящей технологии нагрева для данного температурного диапазона и химической среды, правильной установки с внешней изоляцией и точного контроля температуры. Правильно подобранный и установленный нагревательный пояс резервуара с качественной изоляцией обычно обеспечивает энергоэффективность 85–95 % — это означает, что подавляющее большинство потребляемой электроэнергии достигает содержимого резервуара, а не теряется в атмосферу.

Независимо от того, является ли ваша задача защитой от замерзания сельской водоочистной станции, поддержанием пальмового масла при температуре переработки на пищевом заводе или перекачиванием тяжелой сырой нефти на морском терминале, существует конфигурация ремня нагрева резервуара, разработанная для удовлетворения этих требований, и точное соответствие этой конфигурации вашим конкретным условиям является ключом к многолетней надежной и энергоэффективной работе.
